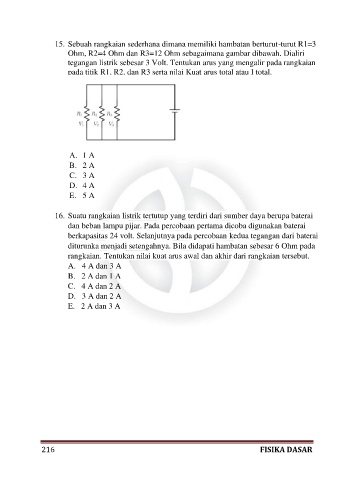

15. Sebuah rangkaian sederhana dimana memiliki hambatan berturut-turut R1=3
Ohm, R2=4 Ohm dan R3=12 Ohm sebagaimana gambar dibawah. Dialiri
tegangan listrik sebesar 3 Volt. Tentukan arus yang mengalir pada rangkaian
pada titik R1, R2, dan R3 serta nilai Kuat arus total atau I total.
A. 1 A
B. 2 A
C. 3 A
D. 4 A
E. 5 A
16. Suatu rangkaian listrik tertutup yang terdiri dari sumber daya berupa baterai
dan beban lampu pijar. Pada percobaan pertama dicoba digunakan baterai
berkapasitas 24 volt. Selanjutnya pada percobaan kedua tegangan dari baterai
diturunka menjadi setengahnya. Bila didapati hambatan sebesar 6 Ohm pada
rangkaian. Tentukan nilai kuat arus awal dan akhir dari rangkaian tersebut.
A. 4 A dan 3 A
B. 2 A dan 1 A
C. 4 A dan 2 A
D. 3 A dan 2 A
E. 2 A dan 3 A
