Page 17 - FISDA BAB 8
P. 17

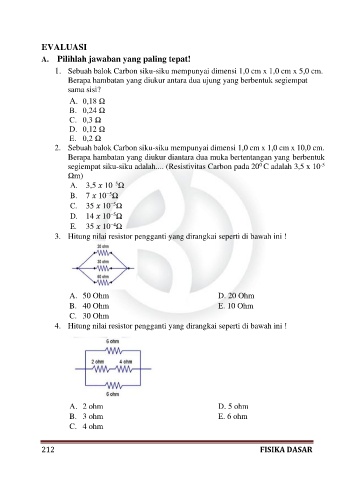

EVALUASI
A. Pilihlah jawaban yang paling tepat!
1. Sebuah balok Carbon siku-siku mempunyai dimensi 1,0 cm x 1,0 cm x 5,0 cm.
Berapa hambatan yang diukur antara dua ujung yang berbentuk segiempat
sama sisi?
A. 0,18 Ω
B. 0,24 Ω
C. 0,3 Ω
D. 0,12 Ω
E. 0,2 Ω
2. Sebuah balok Carbon siku-siku mempunyai dimensi 1,0 cm x 1,0 cm x 10,0 cm.
Berapa hambatan yang diukur diantara dua muka bertentangan yang berbentuk
0
-5
segiempat siku-siku adalah.... (Resistivitas Carbon pada 20 C adalah 3,5 x 10
Ωm)
−5
A. 3,5 10 Ω
−5
B. 7 10 Ω
C. 35 10 Ω
−5
D. 14 10 Ω
−5
E. 35 10 Ω
−4
3. Hitung nilai resistor pengganti yang dirangkai seperti di bawah ini !
A. 50 Ohm D. 20 Ohm
B. 40 Ohm E. 10 Ohm
C. 30 Ohm
4. Hitung nilai resistor pengganti yang dirangkai seperti di bawah ini !
A. 2 ohm D. 5 ohm
B. 3 ohm E. 6 ohm
C. 4 ohm
212 FISIKA DASAR
