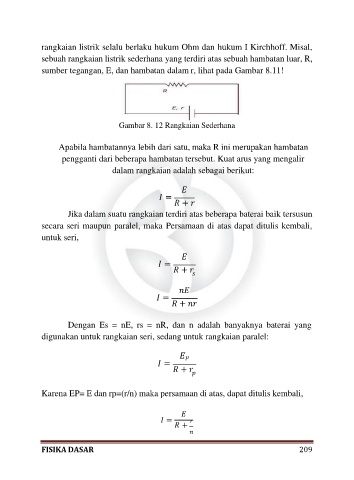

Page 14 - FISDA BAB 8
P. 14
rangkaian listrik selalu berlaku hukum Ohm dan hukum I Kirchhoff. Misal,
sebuah rangkaian listrik sederhana yang terdiri atas sebuah hambatan luar, R,
sumber tegangan, E, dan hambatan dalam r, lihat pada Gambar 8.11!
Gambar 8. 12 Rangkaian Sederhana
Apabila hambatannya lebih dari satu, maka R ini merupakan hambatan
pengganti dari beberapa hambatan tersebut. Kuat arus yang mengalir
dalam rangkaian adalah sebagai berikut:
=
+
Jika dalam suatu rangkaian terdiri atas beberapa baterai baik tersusun
secara seri maupun paralel, maka Persamaan di atas dapat ditulis kembali,
untuk seri,
=
+
=
+
Dengan Es = nE, rs = nR, dan n adalah banyaknya baterai yang
digunakan untuk rangkaian seri, sedang untuk rangkaian paralel:
=
+
Karena EP= E dan rp=(r/n) maka persamaan di atas, dapat ditulis kembali,
=
+
FISIKA DASAR 209
