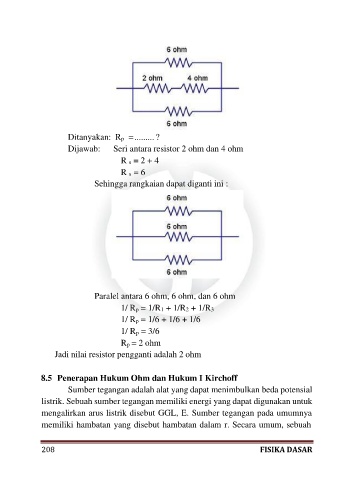

Ditanyakan: Rp = ......... ?
Dijawab: Seri antara resistor 2 ohm dan 4 ohm
R s = 2 + 4
R s = 6
Sehingga rangkaian dapat diganti ini :

Paralel antara 6 ohm, 6 ohm, dan 6 ohm
1/ Rp = 1/R1 + 1/R2 + 1/R3
1/ Rp = 1/6 + 1/6 + 1/6
1/ Rp = 3/6
Rp = 2 ohm
Jadi nilai resistor pengganti adalah 2 ohm

8.5 Penerapan Hukum Ohm dan Hukum I Kirchoff
Sumber tegangan adalah alat yang dapat menimbulkan beda potensial
listrik. Sebuah sumber tegangan memiliki energi yang dapat digunakan untuk
mengalirkan arus listrik disebut GGL, E. Sumber tegangan pada umumnya
memiliki hambatan yang disebut hambatan dalam r. Secara umum, sebuah
