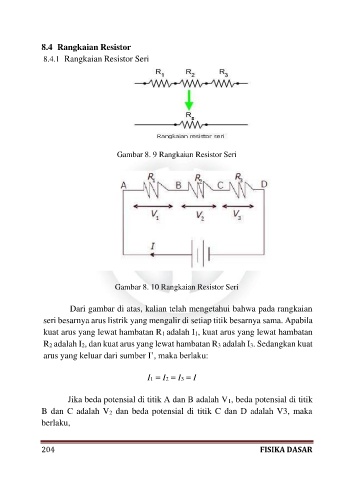

8.4 Rangkaian Resistor
8.4.1 Rangkaian Resistor Seri

Gambar 8. 9 Rangkaian Resistor Seri

Gambar 8. 10 Rangkaian Resistor Seri

Dari gambar di atas, kalian telah mengetahui bahwa pada rangkaian
seri besarnya arus listrik yang mengalir di setiap titik besarnya sama. Apabila
kuat arus yang lewat hambatan R1 adalah I1, kuat arus yang lewat hambatan
R2 adalah I2, dan kuat arus yang lewat hambatan R3 adalah I3. Sedangkan kuat
arus yang keluar dari sumber I’, maka berlaku:

I1 = I2 = I3 = I

Jika beda potensial di titik A dan B adalah V1, beda potensial di titik
B dan C adalah V2 dan beda potensial di titik C dan D adalah V3, maka
berlaku,

204 FISIKA DASAR
