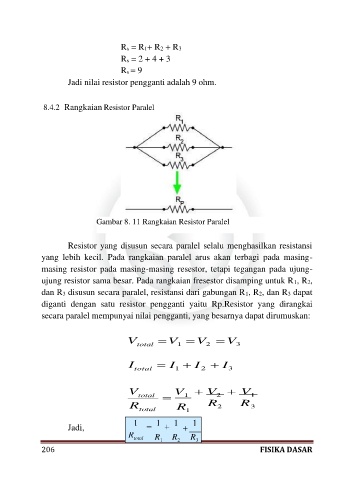

Rs = R1+ R2 + R3
Rs = 2 + 4 + 3
Rs = 9
Jadi nilai resistor pengganti adalah 9 ohm.

8.4.2 Rangkaian Resistor Paralel

Gambar 8. 11 Rangkaian Resistor Paralel

Resistor yang disusun secara paralel selalu menghasilkan resistansi
yang lebih kecil. Pada rangkaian paralel arus akan terbagi pada masing-
masing resistor pada masing-masing resestor, tetapi tegangan pada ujung-
ujung resistor sama besar. Pada rangkaian fresestor disamping untuk R1, R2,
dan R3 disusun secara paralel, resistansi dari gabungan R1, R2, dan R3 dapat
diganti dengan satu resistor pengganti yaitu Rp.Resistor yang dirangkai
secara paralel mempunyai nilai pengganti, yang besarnya dapat dirumuskan:

V total = V = V = V
1
2
3
I = I + I + I
total 1 2 3

V V + V + V
1
2
total = 1 R R
R total R 2 3
1
1 1 1 1
Jadi, = + +
R total R R R
1 2 3
