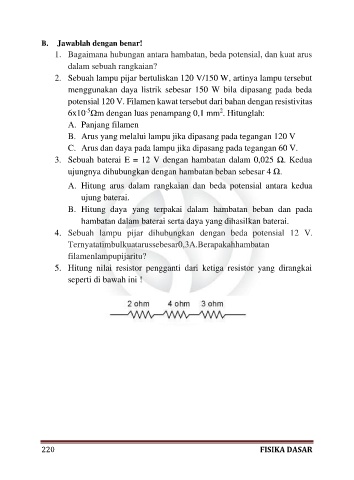

B. Jawablah dengan benar!
1. Bagaimana hubungan antara hambatan, beda potensial, dan kuat arus
dalam sebuah rangkaian?
2. Sebuah lampu pijar bertuliskan 120 V/150 W, artinya lampu tersebut
menggunakan daya listrik sebesar 150 W bila dipasang pada beda
potensial 120 V. Filamen kawat tersebut dari bahan dengan resistivitas
-5
2
6x10 Ωm dengan luas penampang 0,1 mm . Hitunglah:
A. Panjang filamen
B. Arus yang melalui lampu jika dipasang pada tegangan 120 V
C. Arus dan daya pada lampu jika dipasang pada tegangan 60 V.
3. Sebuah baterai E = 12 V dengan hambatan dalam 0,025 Ω. Kedua
ujungnya dihubungkan dengan hambatan beban sebesar 4 Ω.
A. Hitung arus dalam rangkaian dan beda potensial antara kedua
ujung baterai.
B. Hitung daya yang terpakai dalam hambatan beban dan pada
hambatan dalam baterai serta daya yang dihasilkan baterai.
4. Sebuah lampu pijar dihubungkan dengan beda potensial 12 V.
Ternyatatimbulkuatarussebesar0,3A.Berapakahhambatan
filamenlampupijaritu?
5. Hitung nilai resistor pengganti dari ketiga resistor yang dirangkai
seperti di bawah ini !
220 FISIKA DASAR
