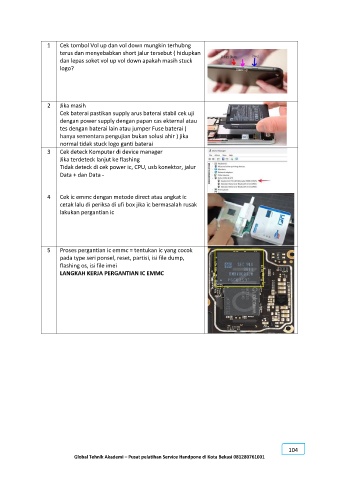

1 Cek tombol Vol up dan vol down mungkin terhubng
terus dan menyebabkan short jalur tersebut ( hidupkan
dan lepas soket vol up vol down apakah masih stuck
logo?

2 Jika masih
Cek baterai pastikan supply arus baterai stabil cek uji
dengan power supply dengan papan cas ekternal atau
tes dengan baterai lain atau jumper Fuse baterai (
hanya sementara pengujian bukan solusi ahir ) jika
normal tidak stuck logo ganti baterai
3 Cek deteck Komputer di device manager
Jika terdeteck lanjut ke flashing
Tidak deteck di cek power ic, CPU, usb konektor, jalur
Data + dan Data -

4 Cek ic emmc dengan metode direct atau angkat ic
cetak lalu di periksa di ufi box jika ic bermasalah rusak
lakukan pergantian ic

5 Proses pergantian ic emmc = tentukan ic yang cocok
pada type seri ponsel, reset, partisi, isi file dump,
flashing os, isi file imei
LANGKAH KERJA PERGANTIAN IC EMMC
