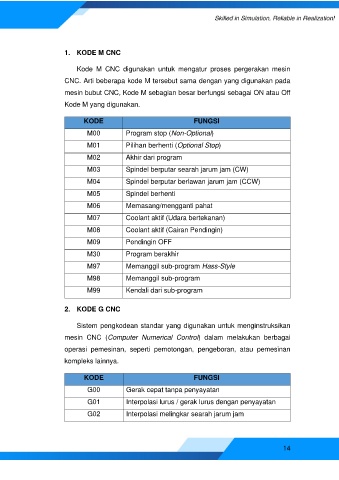

1. KODE M CNC

Kode M CNC digunakan untuk mengatur proses pergerakan mesin

CNC. Arti beberapa kode M tersebut sama dengan yang digunakan pada

mesin bubut CNC, Kode M sebagian besar berfungsi sebagai ON atau Off
Kode M yang digunakan.

KODE FUNGSI
M00 Program stop (Non-Optional)

M01 Pilihan berhenti (Optional Stop)

M02 Akhir dari program
M03 Spindel berputar searah jarum jam (CW)

M04 Spindel berputar berlawan jarum jam (CCW)

M05 Spindel berhenti
M06 Memasang/mengganti pahat

M07 Coolant aktif (Udara bertekanan)

M08 Coolant aktif (Cairan Pendingin)
M09 Pendingin OFF

M30 Program berakhir

M97 Memanggil sub-program Hass-Style
M98 Memanggil sub-program

M99 Kendali dari sub-program

2. KODE G CNC

Sistem pengkodean standar yang digunakan untuk menginstruksikan

mesin CNC (Computer Numerical Control) dalam melakukan berbagai

operasi pemesinan, seperti pemotongan, pengeboran, atau pemesinan
kompleks lainnya.

KODE FUNGSI

G00 Gerak cepat tanpa penyayatan
G01 Interpolasi lurus / gerak lurus dengan penyayatan

G02 Interpolasi melingkar searah jarum jam

14
