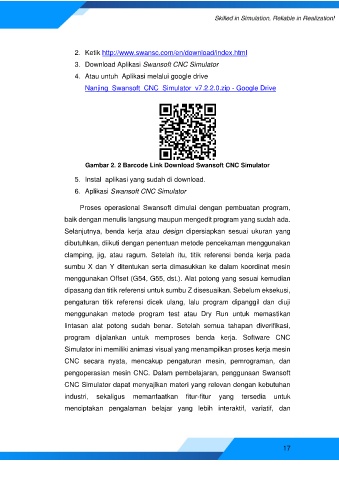

Page 17 - E-Modul Swansoft CNC Simulator

2. Ketik http://www.swansc.com/en/download/index.html
3. Download Aplikasi Swansoft CNC Simulator

4. Atau untuh Aplikasi melalui google drive
Nanjing_Swansoft_CNC_Simulator_v7.2.2.0.zip - Google Drive

Gambar 2. 2 Barcode Link Download Swansoft CNC Simulator

5. Instal aplikasi yang sudah di download.
6. Aplikasi Swansoft CNC Simulator

Proses operasional Swansoft dimulai dengan pembuatan program,
baik dengan menulis langsung maupun mengedit program yang sudah ada.

Selanjutnya, benda kerja atau design dipersiapkan sesuai ukuran yang
dibutuhkan, diikuti dengan penentuan metode pencekaman menggunakan

clamping, jig, atau ragum. Setelah itu, titik referensi benda kerja pada

sumbu X dan Y ditentukan serta dimasukkan ke dalam koordinat mesin
menggunakan Offset (G54, G55, dst.). Alat potong yang sesuai kemudian

dipasang dan titik referensi untuk sumbu Z disesuaikan. Sebelum eksekusi,
pengaturan titik referensi dicek ulang, lalu program dipanggil dan diuji

menggunakan metode program test atau Dry Run untuk memastikan
lintasan alat potong sudah benar. Setelah semua tahapan diverifikasi,

program dijalankan untuk memproses benda kerja. Software CNC

Simulator ini memiliki animasi visual yang menampilkan proses kerja mesin
CNC secara nyata, mencakup pengaturan mesin, pemrograman, dan

pengoperasian mesin CNC. Dalam pembelajaran, penggunaan Swansoft

CNC Simulator dapat menyajikan materi yang relevan dengan kebutuhan
industri, sekaligus memanfaatkan fitur-fitur yang tersedia untuk

menciptakan pengalaman belajar yang lebih interaktif, variatif, dan

17
