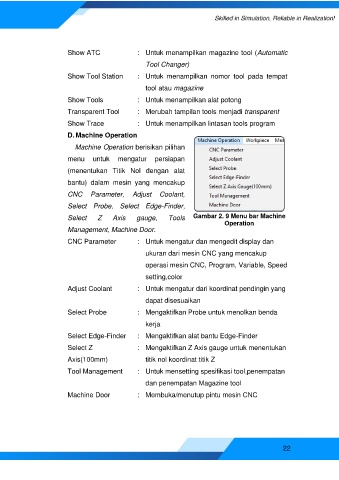

Page 22 - E-Modul Swansoft CNC Simulator

Show ATC : Untuk menampilkan magazine tool (Automatic
Tool Changer)

Show Tool Station : Untuk menampilkan nomor tool pada tempat
tool atau magazine

Show Tools : Untuk menampilkan alat potong

Transparent Tool : Merubah tampilan tools menjadi transparent
Show Trace : Untuk menampilkan lintasan tools program

D. Machine Operation
Machine Operation berisikan pilihan

menu untuk mengatur persiapan

(menentukan Titik Nol dengan alat
bantu) dalam mesin yang mencakup

CNC Parameter, Adjust Coolant,
Select Probe, Select Edge-Finder,

Select Z Axis gauge, Tools Gambar 2. 9 Menu bar Machine
Operation
Management, Machine Door.
CNC Parameter : Untuk mengatur dan mengedit display dan

ukuran dari mesin CNC yang mencakup
operasi mesin CNC, Program, Variable, Speed

setting,color
Adjust Coolant : Untuk mengatur dari koordinat pendingin yang

dapat disesuaikan

Select Probe : Mengaktifkan Probe untuk menolkan benda
kerja

Select Edge-Finder : Mengaktifkan alat bantu Edge-Finder
Select Z : Mengaktifkan Z Axis gauge untuk menentukan

Axis(100mm) titik nol koordinat titik Z
Tool Management : Untuk mensetting spesifikasi tool,penempatan

dan penempatan Magazine tool

Machine Door : Membuka/menutup pintu mesin CNC
