Page 27 - E-Modul Swansoft CNC Simulator
P. 27
14. Menampilkan halaman sistem
Help bantuan
15. Untuk membatalkan semua
Reset perintah
16.
Untuk memposisikan kursor
Next/Return page menuju halaman
sebelumnya/selanjutnya
17. Untuk memposisikan kursor
menuju karakter selanjutnya
Direction Bottom atau sebelumnya dan
memanggil program pada
memori mesin

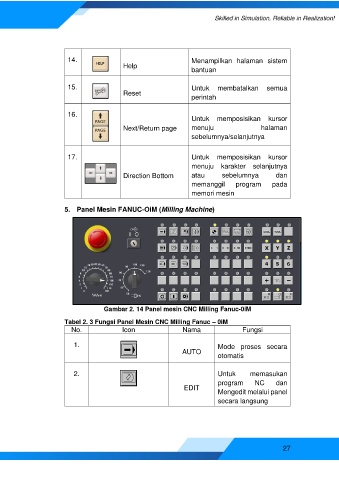

5. Panel Mesin FANUC-OiM (Milling Machine)
Gambar 2. 14 Panel mesin CNC Milling Fanuc-0iM
Tabel 2. 3 Fungsi Panel Mesin CNC Milling Fanuc – 0iM
No. Icon Nama Fungsi
1. Mode proses secara
AUTO
otomatis
2. Untuk memasukan
program NC dan
EDIT
Mengedit melalui panel
secara langsung
27
