Panel tombol CNC (CNC keyboard) berfungsi untuk pengendalian
mesin CNC yang meliputi pengisian data, Pengisian parameter, penulisan

program CNC, Pemanggilan program CNC, dan pemindahan area operasi,

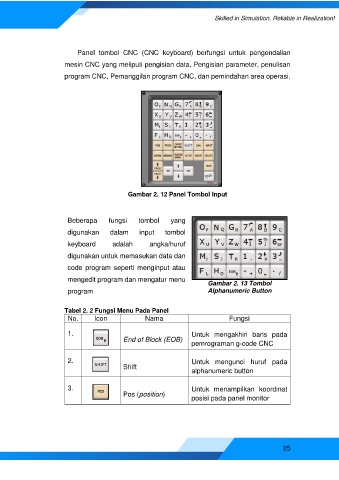

Gambar 2. 12 Panel Tombol Input

Beberapa fungsi tombol yang
digunakan dalam input tombol

keyboard adalah angka/huruf
digunakan untuk memasukan data dan

code program seperti menginput atau
mengedit program dan mengatur menu
Gambar 2. 13 Tombol
program Alphanumeric Button

Tabel 2. 2 Fungsi Menu Pada Panel
No. Icon Nama Fungsi

1. Untuk mengakhiri baris pada
End of Block (EOB) pemrograman g-code CNC

2. Untuk mengunci huruf pada
Shift alphanumeric button

3. Untuk menampilkan koordinat
Pos (position) posisi pada panel monitor

25
