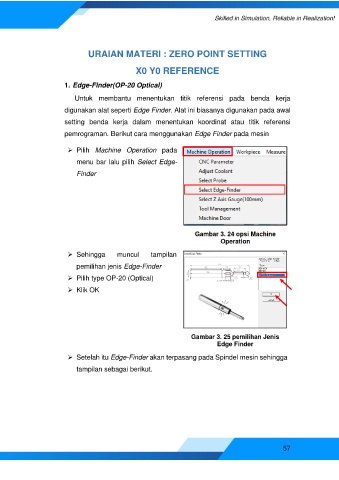

URAIAN MATERI : ZERO POINT SETTING
X0 Y0 REFERENCE
1. Edge-Finder(OP-20 Optical)
Untuk membantu menentukan titik referensi pada benda kerja
digunakan alat seperti Edge Finder. Alat ini biasanya digunakan pada awal
setting benda kerja dalam menentukan koordinat atau titik referensi
pemrograman. Berikut cara menggunakan Edge Finder pada mesin
➢ Pilih Machine Operation pada
menu bar lalu pilih Select Edge-
Finder
Gambar 3. 24 opsi Machine
Operation
➢ Sehingga muncul tampilan
pemilihan jenis Edge-Finder
➢ Pilih type OP-20 (Optical)
➢ Klik OK
Gambar 3. 25 pemilihan Jenis
Edge Finder
➢ Setelah itu Edge-Finder akan terpasang pada Spindel mesin sehingga
tampilan sebagai berikut.
