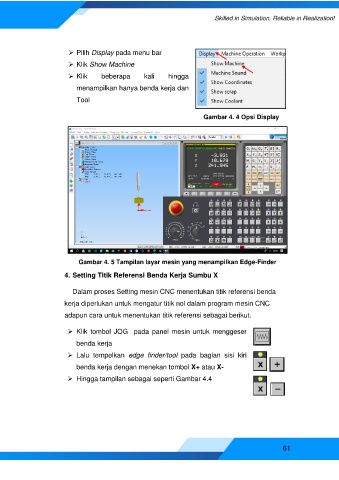

P. 61
➢ Pilih Display pada menu bar
➢ Klik Show Machine
➢ Klik beberapa kali hingga
menampilkan hanya benda kerja dan
Tool
Gambar 4. 4 Opsi Display
Gambar 4. 5 Tampilan layar mesin yang menampilkan Edge-Finder
4. Setting Titik Referensi Benda Kerja Sumbu X
Dalam proses Setting mesin CNC menentukan titik referensi benda
kerja diperlukan untuk mengatur titik nol dalam program mesin CNC
adapun cara untuk menentukan titik referensi sebagai berikut.
➢ Klik tombol JOG pada panel mesin untuk menggeser
benda kerja
➢ Lalu tempelkan edge finder/tool pada bagian sisi kiri
benda kerja dengan menekan tombol X+ atau X-
➢ Hingga tampilan sebagai seperti Gambar 4.4
61
