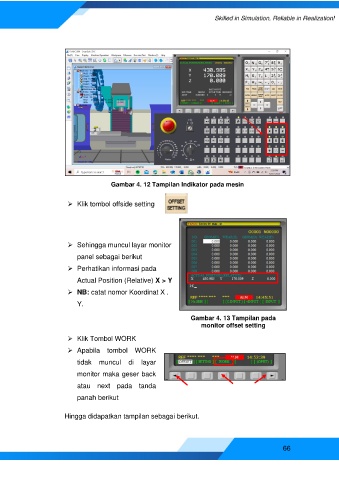

Gambar 4. 12 Tampilan Indikator pada mesin
➢ Klik tombol offside setting
➢ Sehingga muncul layar monitor
panel sebagai berikut
➢ Perhatikan informasi pada
Actual Position (Relative) X > Y
➢ NB: catat nomor Koordinat X .
Y.
Gambar 4. 13 Tampilan pada
monitor offset setting
➢ Klik Tombol WORK
➢ Apabila tombol WORK
tidak muncul di layar
monitor maka geser back
atau next pada tanda
panah berikut
Hingga didapatkan tampilan sebagai berikut.
