➢ Kemudian Klik Xu Pada
panel untuk mengenolkan titik

referensi
➢ Lalu klik ORIGIN Pada

monitor hingga tampilan

menjadi (0)

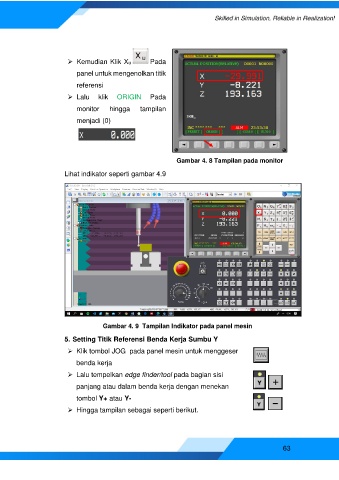

Gambar 4. 8 Tampilan pada monitor

Lihat indikator seperti gambar 4.9

Gambar 4. 9 Tampilan Indikator pada panel mesin

5. Setting Titik Referensi Benda Kerja Sumbu Y
➢ Klik tombol JOG pada panel mesin untuk menggeser

benda kerja
➢ Lalu tempelkan edge finder/tool pada bagian sisi

panjang atau dalam benda kerja dengan menekan
tombol Y+ atau Y-

➢ Hingga tampilan sebagai seperti berikut.
