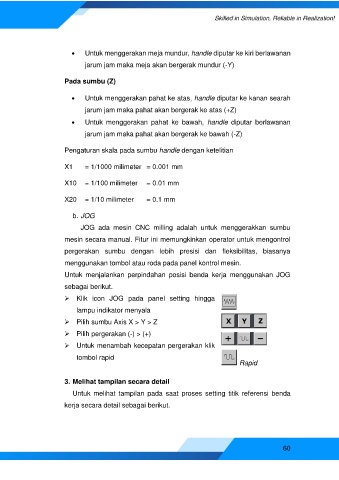

• Untuk menggerakan meja mundur, handle diputar ke kiri berlawanan
jarum jam maka meja akan bergerak mundur (-Y)

Pada sumbu (Z)

• Untuk menggerakan pahat ke atas, handle diputar ke kanan searah
jarum jam maka pahat akan bergerak ke atas (+Z)

• Untuk menggerakan pahat ke bawah, handle diputar berlawanan
jarum jam maka pahat akan bergerak ke bawah (-Z)

Pengaturan skala pada sumbu handle dengan ketelitian

X1 = 1/1000 milimeter = 0.001 mm

X10 = 1/100 milimeter = 0.01 mm

X20 = 1/10 milimeter = 0.1 mm

b. JOG

JOG ada mesin CNC milling adalah untuk menggerakkan sumbu

mesin secara manual. Fitur ini memungkinkan operator untuk mengontrol
pergerakan sumbu dengan lebih presisi dan fleksibilitas, biasanya

menggunakan tombol atau roda pada panel kontrol mesin.
Untuk menjalankan perpindahan posisi benda kerja menggunakan JOG

sebagai berikut.
➢ Klik icon JOG pada panel setting hingga

lampu indikator menyala

➢ Pilih sumbu Axis X > Y > Z

➢ Pilih pergerakan (-) > (+)

➢ Untuk menambah kecepatan pergerakan klik

tombol rapid
Rapid

3. Melihat tampilan secara detail
Untuk melihat tampilan pada saat proses setting titik referensi benda

kerja secara detail sebagai berikut.
