Page 71 - E-Modul Swansoft CNC Simulator
P. 71

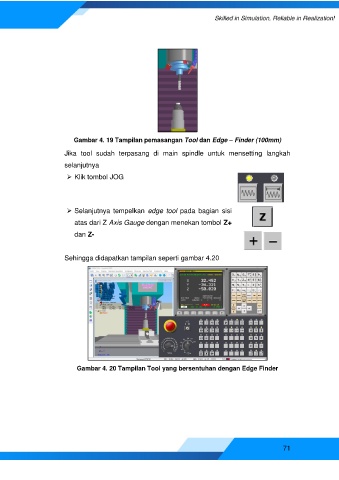

Gambar 4. 19 Tampilan pemasangan Tool dan Edge – Finder (100mm)
Jika tool sudah terpasang di main spindle untuk mensetting langkah
selanjutnya
➢ Klik tombol JOG
➢ Selanjutnya tempelkan edge tool pada bagian sisi
atas dari Z Axis Gauge dengan menekan tombol Z+
dan Z-
Sehingga didapatkan tampilan seperti gambar 4.20
Gambar 4. 20 Tampilan Tool yang bersentuhan dengan Edge Finder
71
