➢ Lalu posisikan pada Z(G54)
➢ Lalu ketikan Z0 dengan

menekan tombol
Alphanumeric Buttons yang

tersedia pada sisi kanan

layar monitor atau pada
keyboard

➢ Lalu klik MEASURE

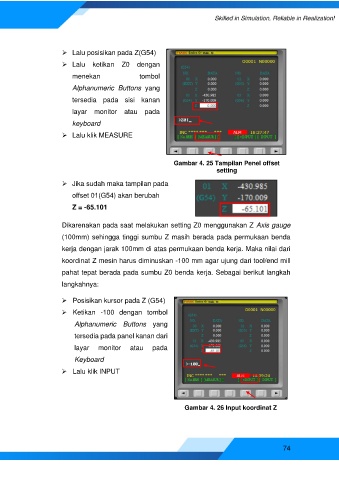

Gambar 4. 25 Tampilan Penel offset
setting
➢ Jika sudah maka tampilan pada

offset 01(G54) akan berubah

Z = -65.101

Dikarenakan pada saat melakukan setting Z0 menggunakan Z Axis gauge

(100mm) sehingga tinggi sumbu Z masih berada pada permukaan benda

kerja dengan jarak 100mm di atas permukaan benda kerja. Maka nilai dari
koordinat Z mesin harus diminuskan -100 mm agar ujung dari tool/end mill

pahat tepat berada pada sumbu Z0 benda kerja. Sebagai berikut langkah

langkahnya:

➢ Posisikan kursor pada Z (G54)

➢ Ketikan -100 dengan tombol
Alphanumeric Buttons yang

tersedia pada panel kanan dari
layar monitor atau pada

Keyboard

➢ Lalu klik INPUT

Gambar 4. 26 Input koordinat Z
