P. 73

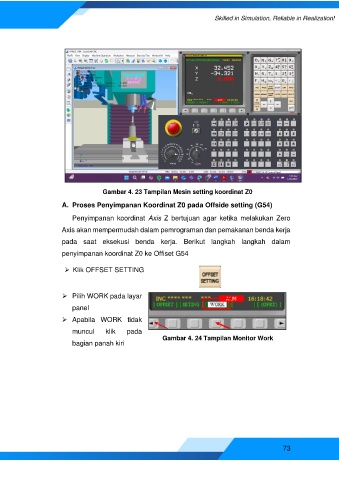

Gambar 4. 23 Tampilan Mesin setting koordinat Z0
A. Proses Penyimpanan Koordinat Z0 pada Offside setting (G54)
Penyimpanan koordinat Axis Z bertujuan agar ketika melakukan Zero
Axis akan mempermudah dalam pemrograman dan pemakanan benda kerja
pada saat eksekusi benda kerja. Berikut langkah langkah dalam
penyimpanan koordinat Z0 ke Offiset G54
➢ Klik OFFSET SETTING
➢ Pilih WORK pada layar
panel
➢ Apabila WORK tidak
muncul klik pada
Gambar 4. 24 Tampilan Monitor Work
bagian panah kiri
73
