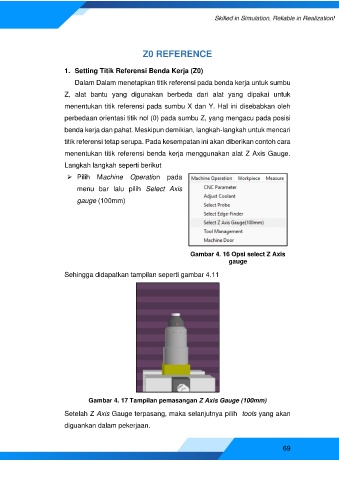

Z0 REFERENCE
1. Setting Titik Referensi Benda Kerja (Z0)
Dalam Dalam menetapkan titik referensi pada benda kerja untuk sumbu
Z, alat bantu yang digunakan berbeda dari alat yang dipakai untuk
menentukan titik referensi pada sumbu X dan Y. Hal ini disebabkan oleh
perbedaan orientasi titik nol (0) pada sumbu Z, yang mengacu pada posisi
benda kerja dan pahat. Meskipun demikian, langkah-langkah untuk mencari
titik referensi tetap serupa. Pada kesempatan ini akan diberikan contoh cara
menentukan titik referensi benda kerja menggunakan alat Z Axis Gauge.
Langkah langkah seperti berikut
➢ Pilih Machine Operation pada
menu bar lalu pilih Select Axis
gauge (100mm)
Gambar 4. 16 Opsi select Z Axis
gauge
Sehingga didapatkan tampilan seperti gambar 4.11
Gambar 4. 17 Tampilan pemasangan Z Axis Gauge (100mm)
Setelah Z Axis Gauge terpasang, maka selanjutnya pilih tools yang akan
diguankan dalam pekerjaan.
