➢ Hasilnya akan terjadi sentuhan dari tool
di permukaan Z Axis Gauge hingga
indikator dari Z Axis Gauge.

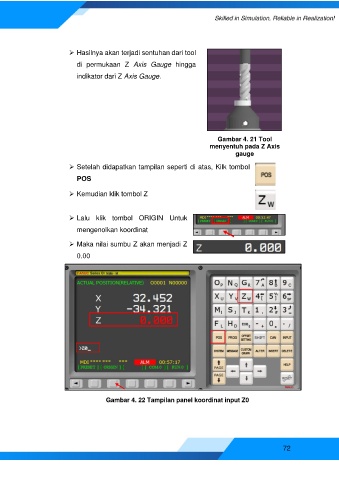

Gambar 4. 21 Tool
menyentuh pada Z Axis
gauge
➢ Setelah didapatkan tampilan seperti di atas, Kilk tombol
POS
➢ Kemudian klik tombol Z
➢ Lalu klik tombol ORIGIN Untuk
mengenolkan koordinat
➢ Maka nilai sumbu Z akan menjadi Z
0.00
Gambar 4. 22 Tampilan panel koordinat input Z0
