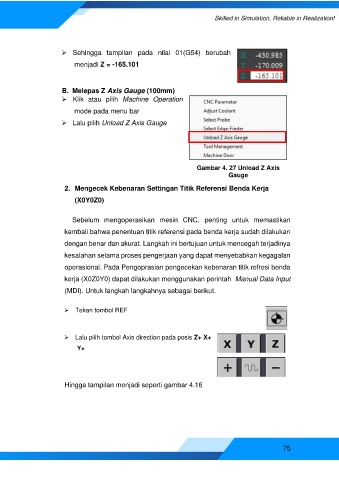

➢ Sehingga tampilan pada nilai 01(G54) berubah
menjadi Z = -165.101

B. Melepas Z Axis Gauge (100mm)
➢ Klik atau pilih Machine Operation

mode pada menu bar
➢ Lalu pilih Unload Z Axis Gauge

Gambar 4. 27 Unload Z Axis
Gauge
2. Mengecek Kebenaran Settingan Titik Referensi Benda Kerja

(X0Y0Z0)

Sebelum mengoperasikan mesin CNC, penting untuk memastikan

kembali bahwa penentuan titik referensi pada benda kerja sudah dilakukan
dengan benar dan akurat. Langkah ini bertujuan untuk mencegah terjadinya

kesalahan selama proses pengerjaan yang dapat menyebabkan kegagalan

operasional. Pada Pengoprasian pengecekan kebenaran titik refresi benda
kerja (X0Z0Y0) dapat dilakukan menggunakan perintah Manual Data Input

(MDI). Untuk langkah langkahnya sebagai berikut.

➢ Tekan tombol REF

➢ Lalu pilih tombol Axis direction pada posis Z+ X+

Y+

Hingga tampilan menjadi seperti gambar 4.16

75
