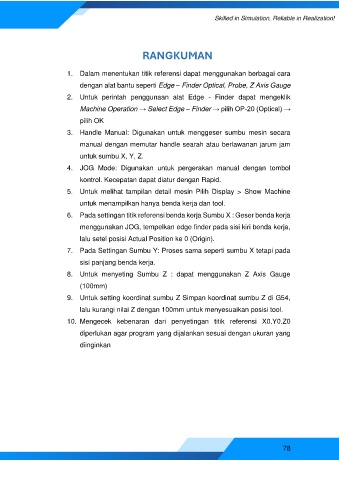

RANGKUMAN

1. Dalam menentukan titik referensi dapat menggunakan berbagai cara
dengan alat bantu seperti Edge – Finder Optical, Probe, Z Axis Gauge

2. Untuk perintah penggunaan alat Edge - Finder dapat mengeklik

Machine Operation → Select Edge – Finder → pilih OP-20 (Optical) →
pilih OK

3. Handle Manual: Digunakan untuk menggeser sumbu mesin secara

manual dengan memutar handle searah atau berlawanan jarum jam
untuk sumbu X, Y, Z.

4. JOG Mode: Digunakan untuk pergerakan manual dengan tombol
kontrol. Kecepatan dapat diatur dengan Rapid.

5. Untuk melihat tampilan detail mesin Pilih Display > Show Machine

untuk menampilkan hanya benda kerja dan tool.
6. Pada settingan titik referensi benda kerja Sumbu X : Geser benda kerja

menggunakan JOG, tempelkan edge finder pada sisi kiri benda kerja,

lalu setel posisi Actual Position ke 0 (Origin).
7. Pada Settingan Sumbu Y: Proses sama seperti sumbu X tetapi pada

sisi panjang benda kerja.
8. Untuk menyeting Sumbu Z : dapat menggunakan Z Axis Gauge

(100mm)
9. Untuk setting koordinat sumbu Z Simpan koordinat sumbu Z di G54,

lalu kurangi nilai Z dengan 100mm untuk menyesuaikan posisi tool.

10. Mengecek kebenaran dari penyetingan titik referensi X0.Y0.Z0
diperlukan agar program yang dijalankan sesuai dengan ukuran yang

diinginkan
