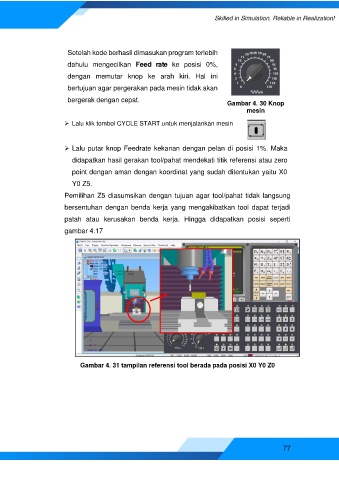

Setelah kode berhasil dimasukan program terlebih
dahulu mengecilkan Feed rate ke posisi 0%,
dengan memutar knop ke arah kiri. Hal ini
bertujuan agar pergerakan pada mesin tidak akan
bergerak dengan cepat.
Gambar 4. 30 Knop
mesin
➢ Lalu klik tombol CYCLE START untuk menjalankan mesin
➢ Lalu putar knop Feedrate kekanan dengan pelan di posisi 1%. Maka
didapatkan hasil gerakan tool/pahat mendekati titik referensi atau zero
point dengan aman dengan koordinat yang sudah ditentukan yaitu X0
Y0 Z5.
Pemilihan Z5 diasumsikan dengan tujuan agar tool/pahat tidak langsung
bersentuhan dengan benda kerja yang mengakibatkan tool dapat terjadi
patah atau kerusakan benda kerja. Hingga didapatkan posisi seperti
gambar 4.17
Gambar 4. 31 tampilan referensi tool berada pada posisi X0 Y0 Z0
