                        yang mempunyai fungsi tertentu.Simbol-simbol yang digunakan dalam flowchart
                        dapat dilihat pada tabel 2.1.

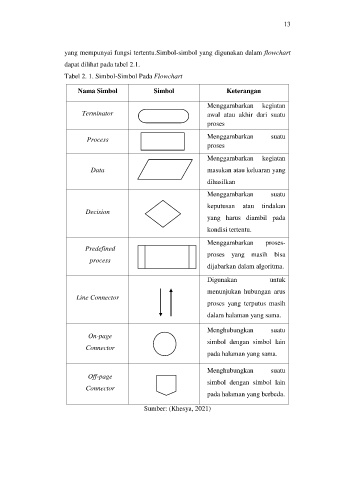

                        Tabel 2. 1. Simbol-Simbol Pada Flowchart

                            Nama Simbol                Simbol                    Keterangan

                                                                          Menggambarkan      kegiatan

                              Terminator                                  awal  atau  akhir  dari  suatu
                                                                          proses


                                Process                                   Menggambarkan         suatu
                                                                          proses

                                                                          Menggambarkan      kegiatan

                                 Data                                     masukan atau keluaran yang
                                                                          dihasilkan

                                                                          Menggambarkan         suatu

                                                                          keputusan  atau  tindakan
                               Decision
                                                                          yang  harus  diambil  pada

                                                                          kondisi tertentu.
                                                                          Menggambarkan       proses-

                               Predefined
                                                                          proses  yang  masih  bisa
                                 process
                                                                          dijabarkan dalam algoritma.
                                                                          Digunakan             untuk

                                                                          menunjukan  hubungan  arus
                            Line Connector
                                                                          proses  yang  terputus  masih
                                                                          dalam halaman yang sama.


                                                                          Menghubungkan         suatu
                                On-page
                                                                          simbol  dengan  simbol  lain
                               Connector
                                                                          pada halaman yang sama.

                                                                          Menghubungkan         suatu
                                Off-page
                                                                          simbol  dengan  simbol  lain
                               Connector
                                                                          pada halaman yang berbeda.

                                                    Sumber: (Khesya, 2021)
