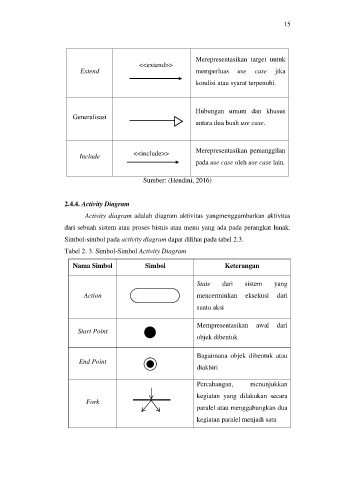

Page 29 - Sistem Informasi Persediaan Barang Berbasis Web

15

Merepresentasikan target untuk
<<extend>>

Extend memperluas use case jika
kondisi atau syarat terpenuhi.

Hubungan umum dan khusus

Generalisasi
antara dua buah use case.

Include <<include>> Merepresentasikan pemanggilan

pada use case oleh use case lain.

Sumber: (Hendini, 2016)

2.4.4. Activity Diagram
Activity diagram adalah diagram aktivitas yangmenggambarkan aktivitas

dari sebuah sistem atau proses bisnis atau menu yang ada pada perangkat lunak.

Simbol-simbol pada activity diagram dapat dilihat pada tabel 2.3.
Tabel 2. 3. Simbol-Simbol Activity Diagram

Nama Simbol Simbol Keterangan

State dari sistem yang

Action mencerminkan eksekusi dari
suatu aksi

Mempresentasikan awal dari
Start Point
objek dibentuk

Bagaimana objek dibentuk atau
End Point
diakhiri

Percabangan, menunjukkan

kegiatan yang dilakukan secara
Fork
paralel atau menggabungkan dua

kegiatan paralel menjadi satu
