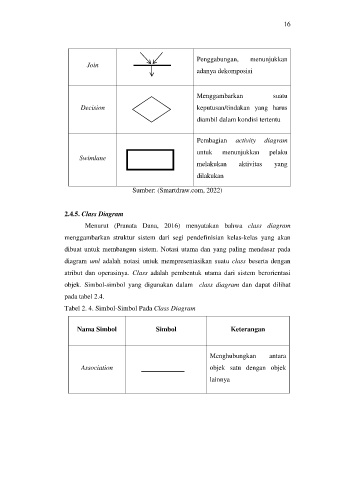

Page 30 - Sistem Informasi Persediaan Barang Berbasis Web
P. 30
16
Penggabungan, menunjukkan
Join
adanya dekomposisi
Menggambarkan suatu
Decision keputusan/tindakan yang harus
diambil dalam kondisi tertentu
Pembagian activity diagram
untuk menunjukkan pelaku
Swimlane
melakukan aktivitas yang
dilakukan
Sumber: (Smartdraw.com, 2022)
2.4.5. Class Diagram
Menurut (Pranata Dana, 2016) menyatakan bahwa class diagram
menggambarkan struktur sistem dari segi pendefinisian kelas-kelas yang akan
dibuat untuk membangun sistem. Notasi utama dan yang paling mendasar pada
diagram uml adalah notasi untuk mempresentasikan suatu class beserta dengan
atribut dan operasinya. Class adalah pembentuk utama dari sistem berorientasi
objek. Simbol-simbol yang digunakan dalam class diagram dan dapat dilihat
pada tabel 2.4.
Tabel 2. 4. Simbol-Simbol Pada Class Diagram
Nama Simbol Simbol Keterangan
Menghubungkan antara
Association objek satu dengan objek
lainnya
