Modul Pembelajaran

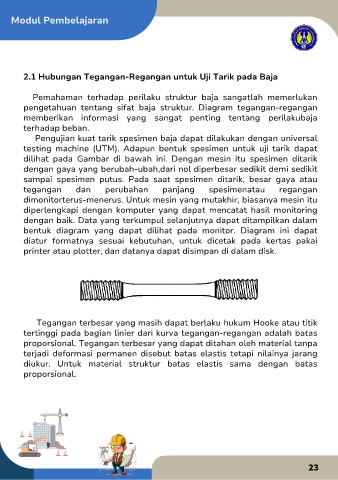

2.1 Hubungan Tegangan-Regangan untuk Uji Tarik pada Baja

Pemahaman terhadap perilaku struktur baja sangatlah memerlukan

pengetahuan tentang sifat baja struktur. Diagram tegangan-regangan
memberikan informasi yang sangat penting tentang perilakubaja
terhadap beban.
Pengujian kuat tarik spesimen baja dapat dilakukan dengan universal
testing machine (UTM). Adapun bentuk spesimen untuk uji tarik dapat

dilihat pada Gambar di bawah ini. Dengan mesin itu spesimen ditarik
dengan gaya yang berubah-ubah,dari nol diperbesar sedikit demi sedikit
sampai spesimen putus. Pada saat spesimen ditarik, besar gaya atau

tegangan dan perubahan panjang spesimenatau regangan
dimonitorterus-menerus. Untuk mesin yang mutakhir, biasanya mesin itu
diperlengkapi dengan komputer yang dapat mencatat hasil monitoring
dengan baik. Data yang terkumpul selanjutnya dapat ditampilkan dalam
bentuk diagram yang dapat dilihat pada monitor. Diagram ini dapat

diatur formatnya sesuai kebutuhan, untuk dicetak pada kertas pakai
printer atau plotter, dan datanya dapat disimpan di dalam disk.

Tegangan terbesar yang masih dapat berlaku hukum Hooke atau titik
tertinggi pada bagian linier dari kurva tegangan-regangan adalah batas
proporsional. Tegangan terbesar yang dapat ditahan oleh material tanpa
terjadi deformasi permanen disebut batas elastis tetapi nilainya jarang

diukur. Untuk material struktur batas elastis sama dengan batas
proporsional.
