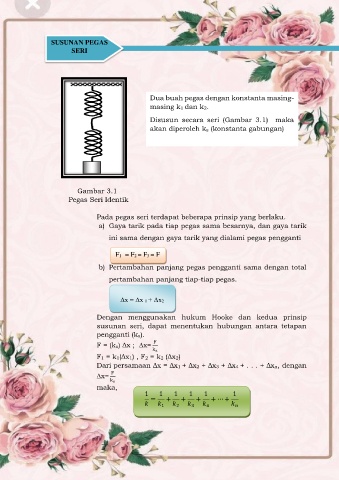

Page 17 - ELASTISITAS BAHAN

SUSUNAN PEGAS

SERI

Dua buah pegas dengan konstanta masing-

masing k1 dan k2.

Disusun secara seri (Gambar 3.1) maka

akan diperoleh ks (konstanta gabungan)

Gambar 3.1
Pegas Seri Identik

Pada pegas seri terdapat beberapa prinsip yang berlaku.
a) Gaya tarik pada tiap pegas sama besarnya, dan gaya tarik
ini sama dengan gaya tarik yang dialami pegas pengganti

F1 = F2 = F3 = F

b) Pertambahan panjang pegas pengganti sama dengan total
pertambahan panjang tiap-tiap pegas.

Δx = Δx 1 + Δx2

Dengan menggunakan hukum Hooke dan kedua prinsip
susunan seri, dapat menentukan hubungan antara tetapan
pengganti (ks).
F
F = (ks) Δx ; ∆x=
k s
F1 = k1(Δx1) , F2 = k2 (Δx2)
Dari persamaan Δx = Δx1 + Δx2 + Δx3 + Δx4 + . . . + Δxn, dengan
F
∆x=
k s
maka,
1 = 1 + 1 + 1 + 1 + ⋯ + 1

1 2 3 4
