Page 19 - ELASTISITAS BAHAN

SUSUNAN PEGAS

PARALEL

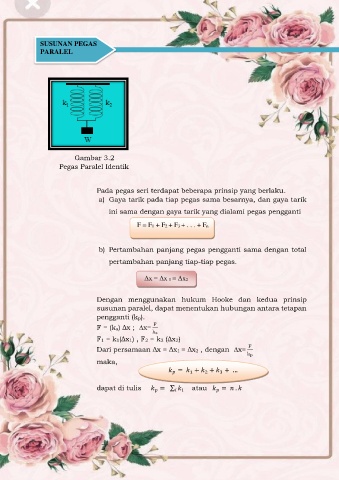

Gambar 3.2
Pegas Paralel Identik

Pada pegas seri terdapat beberapa prinsip yang berlaku.
a) Gaya tarik pada tiap pegas sama besarnya, dan gaya tarik

ini sama dengan gaya tarik yang dialami pegas pengganti
F = F1 + F2 + F3 + . . . + Fn

b) Pertambahan panjang pegas pengganti sama dengan total
pertambahan panjang tiap-tiap pegas.

Δx = Δx 1 = Δx2

Dengan menggunakan hukum Hooke dan kedua prinsip
susunan paralel, dapat menentukan hubungan antara tetapan
pengganti (kp).
F
F = (ks) Δx ; ∆x=
k s
F1 = k1(Δx1) , F2 = k2 (Δx2)
F
Dari persamaan Δx = Δx1 = Δx2 , dengan ∆x=
k p
maka,
= + + + …

3
1
2
+
dapat di tulis = ∑ atau = .
