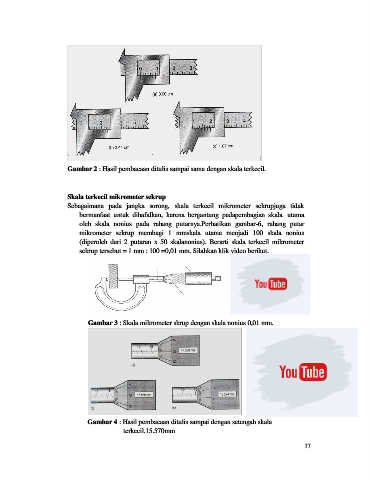

Gambar 2 : Hasil pembacaan ditulis sampai sama dengan skala terkecil.
Skala terkecil mikrometer sekrup
Sebagaimana pada jangka sorong, skala terkecil mikrometer sekrupjuga tidak
bermanfaat untuk dihafalkan, karena bergantung padapembagian skala utama
oleh skala nonius pada rahang putarnya.Perhatikan gambar-6, rahang putar
mikrometer sekrup membagi 1 mmskala utama menjadi 100 skala nonius
(diperoleh dari 2 putaran x 50 skalanonius). Berarti skala terkecil mikrometer
sekrup tersebut = 1 mm : 100 =0,01 mm. Silahkan klik video berikut.
Gambar 3 : Skala mikrometer skrup dengan skala nonius 0,01 mm.
Gambar 4 : Hasil pembacaan ditulis sampai dengan setengah skala
terkecil.15.570mm
