Modul Praktikum Sistem Mikroprosesor & Mikrokontroler
(MT-UN-2022)

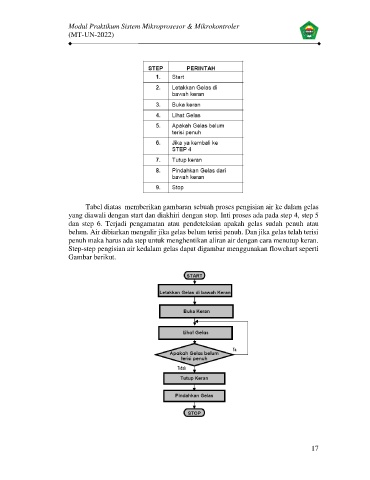

Tabel diatas memberikan gambaran sebuah proses pengisian air ke dalam gelas
yang diawali dengan start dan diakhiri dengan stop. Inti proses ada pada step 4, step 5
dan step 6. Terjadi pengamatan atau pendeteksian apakah gelas sudah penuh atau
belum. Air dibiarkan mengalir jika gelas belum terisi penuh. Dan jika gelas telah terisi
penuh maka harus ada step untuk menghentikan aliran air dengan cara menutup keran.
Step-step pengisian air kedalam gelas dapat digambar menggunakan flowchart seperti
Gambar berikut.
