Modul Praktikum Sistem Mikroprosesor & Mikrokontroler
(MT-UN-2022)

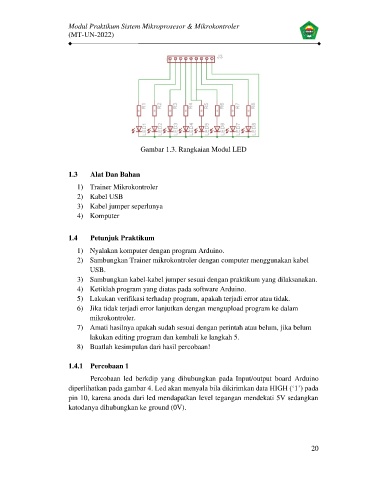

Gambar 1.3. Rangkaian Modul LED

1.3 Alat Dan Bahan

1) Trainer Mikrokontroler
2) Kabel USB
3) Kabel jumper seperlunya
4) Komputer

1.4 Petunjuk Praktikum

1) Nyalakan komputer dengan program Arduino.
2) Sambungkan Trainer mikrokontroler dengan computer menggunakan kabel
USB.
3) Sambungkan kabel-kabel jumper sesuai dengan praktikum yang dilaksanakan.
4) Ketiklah program yang diatas pada software Arduino.
5) Lakukan verifikasi terhadap program, apakah terjadi error atau tidak.
6) Jika tidak terjadi error lanjutkan dengan mengupload program ke dalam
mikrokontroler.
7) Amati hasilnya apakah sudah sesuai dengan perintah atau belum, jika belum
lakukan editing program dan kembali ke langkah 5.
8) Buatlah kesimpulan dari hasil percobaan!

1.4.1 Percobaan 1
Percobaan led berkdip yang dihubungkan pada Input/output board Arduino
diperlihatkan pada gambar 4. Led akan menyala bila dikirimkan data HIGH (‘1’) pada
pin 10, karena anoda dari led mendapatkan level tegangan mendekati 5V sedangkan
katodanya dihubungkan ke ground (0V).
