Modul Praktikum Sistem Mikroprosesor & Mikrokontroler
(MT-UN-2022)

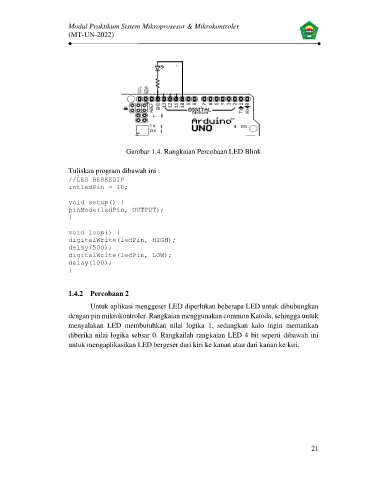

Gambar 1.4. Rangkaian Percobaan LED Blink

Tuliskan program dibawah ini :
//LED BERKEDIP
intledPin = 10;

void setup() {
pinMode(ledPin, OUTPUT);
}

void loop() {
digitalWrite(ledPin, HIGH);
delay(500);
digitalWrite(ledPin, LOW);
delay(100);
}

1.4.2 Percobaan 2
Untuk aplikasi menggeser LED diperlukan beberapa LED untuk dihubungkan
dengan pin mikrokontroler. Rangkaian menggunakan common Katoda, sehingga untuk
menyalakan LED membutuhkan nilai logika 1, sedangkan kalo ingin mematikan
diberika nilai logika sebsar 0. Rangkailah rangkaian LED 4 bit seperti dibawah ini
untuk mengaplikasikan LED bergeser dari kiri ke kanan atau dari kanan ke kiri.

21
