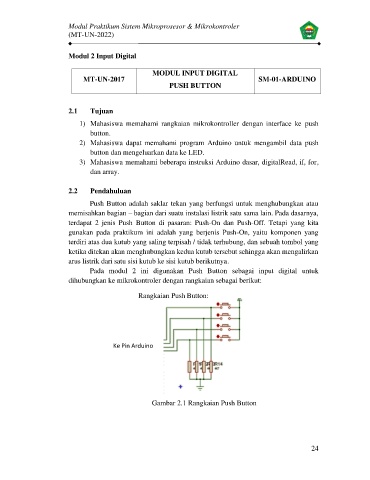

Page 31 - MODUL PRAKTIKUM MIKROKONTROLER - MIKROPROSESOR

Modul Praktikum Sistem Mikroprosesor & Mikrokontroler
(MT-UN-2022)

Modul 2 Input Digital

MODUL INPUT DIGITAL
MT-UN-2017 SM-01-ARDUINO
PUSH BUTTON

2.1 Tujuan

1) Mahasiswa memahami rangkaian mikrokontroller dengan interface ke push
button.
2) Mahasiswa dapat memahami program Arduino untuk mengambil data push
button dan mengeluarkan data ke LED.
3) Mahasiswa memahami beberapa instruksi Arduino dasar, digitalRead, if, for,
dan array.

2.2 Pendahuluan

Push Button adalah saklar tekan yang berfungsi untuk menghubungkan atau
memisahkan bagian – bagian dari suatu instalasi listrik satu sama lain. Pada dasarnya,
terdapat 2 jenis Push Button di pasaran: Push-On dan Push-Off. Tetapi yang kita
gunakan pada praktikum ini adalah yang berjenis Push-On, yaitu komponen yang
terdiri atas dua kutub yang saling terpisah / tidak terhubung, dan sebuah tombol yang
ketika ditekan akan menghubungkan kedua kutub tersebut sehingga akan mengalirkan
arus listrik dari satu sisi kutub ke sisi kutub berikutnya.
Pada modul 2 ini digunakan Push Button sebagai input digital untuk
dihubungkan ke mikrokontroler dengan rangkaian sebagai berikut:

Rangkaian Push Button:

Ke Pin Arduino

Gambar 2.1 Rangkaian Push Button

24
