Page 33 - MODUL PRAKTIKUM MIKROKONTROLER - MIKROPROSESOR

Modul Praktikum Sistem Mikroprosesor & Mikrokontroler
(MT-UN-2022)

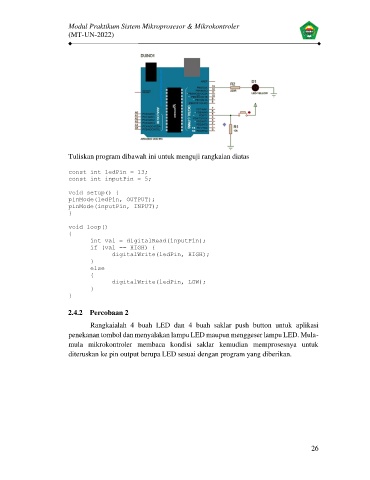

Tuliskan program dibawah ini untuk menguji rangkaian diatas

const int ledPin = 13;
const int inputPin = 5;

void setup() {
pinMode(ledPin, OUTPUT);
pinMode(inputPin, INPUT);
}

void loop()
{
int val = digitalRead(inputPin);
if (val == HIGH) {
digitalWrite(ledPin, HIGH);
}
else
{
digitalWrite(ledPin, LOW);
}
}

2.4.2 Percobaan 2
Rangkaialah 4 buah LED dan 4 buah saklar push button untuk aplikasi
penekanan tombol dan menyalakan lampu LED maupun menggeser lampu LED. Mula-
mula mikrokontroler membaca kondisi saklar kemudian memprosesnya untuk
diteruskan ke pin output berupa LED sesuai dengan program yang diberikan.

26
