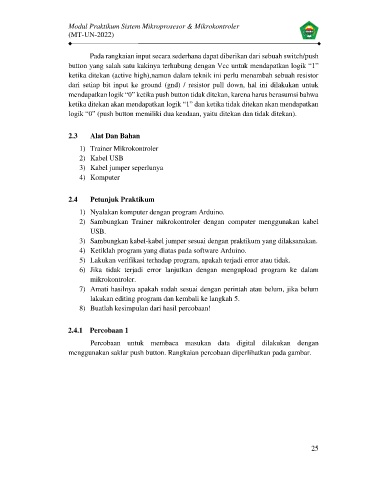

Modul Praktikum Sistem Mikroprosesor & Mikrokontroler
(MT-UN-2022)

Pada rangkaian input secara sederhana dapat diberikan dari sebuah switch/push
button yang salah satu kakinya terhubung dengan Vcc untuk mendapatkan logik “1”
ketika ditekan (active high),namun dalam teknik ini perlu menambah sebuah resistor
dari setiap bit input ke ground (gnd) / resistor pull down, hal ini dilakukan untuk
mendapatkan logik “0” ketika push button tidak ditekan, karena harus berasumsi bahwa
ketika ditekan akan mendapatkan logik “1” dan ketika tidak ditekan akan mendapatkan
logik “0” (push button memiliki dua keadaan, yaitu ditekan dan tidak ditekan).

2.3 Alat Dan Bahan

1) Trainer Mikrokontroler
2) Kabel USB
3) Kabel jumper seperlunya
4) Komputer

2.4 Petunjuk Praktikum

1) Nyalakan komputer dengan program Arduino.
2) Sambungkan Trainer mikrokontroler dengan computer menggunakan kabel
USB.
3) Sambungkan kabel-kabel jumper sesuai dengan praktikum yang dilaksanakan.
4) Ketiklah program yang diatas pada software Arduino.
5) Lakukan verifikasi terhadap program, apakah terjadi error atau tidak.
6) Jika tidak terjadi error lanjutkan dengan mengupload program ke dalam
mikrokontroler.
7) Amati hasilnya apakah sudah sesuai dengan perintah atau belum, jika belum
lakukan editing program dan kembali ke langkah 5.
8) Buatlah kesimpulan dari hasil percobaan!

2.4.1 Percobaan 1

Percobaan untuk membaca masukan data digital dilakukan dengan
menggunakan saklar push button. Rangkaian percobaan diperlihatkan pada gambar.

25
