Modul Praktikum Sistem Mikroprosesor & Mikrokontroler
                        (MT-UN-2022)


                        2.5    Soal
                           1)  Sebuah sistem kontrol terdiri dari 3 input (in A, in B dan in C) dan 2 output
                               (Relay1 dan Relay2). Tentukan sendiri pin input dan output sistem tersebut.
                               Relay 1 akan hidup (on) jika input A dan B on
                               Relay 2 akan hidup (on) jika input A dan C on
                           2)  Latihan Membuat Sistem Kemudian Lintas untuk penyebrang Jalan

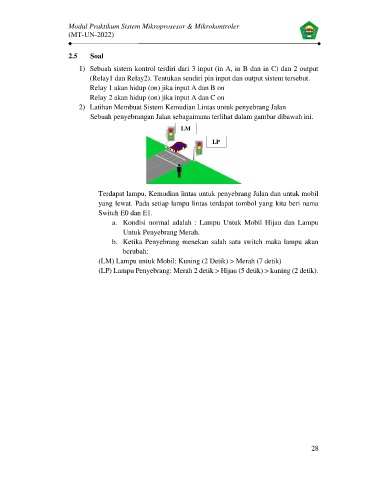

                               Sebuah penyebrangan Jalan sebagaimana terlihat dalam gambar dibawah ini.
                                                             LM

                                                                       LP




                                  Terdapat lampu, Kemudian lintas untuk penyebrang Jalan dan untuk mobil
                                  yang lewat. Pada setiap lampu lintas terdapat tombol yang kita beri nama
                                  Switch E0 dan E1.
                                      a.  Kondisi  normal  adalah  :  Lampu  Untuk  Mobil  Hijau  dan  Lampu
                                          Untuk Penyebrang Merah.
                                      b.  Ketika Penyebrang menekan salah satu switch maka lampu akan
                                          berubah:
                                  (LM) Lampu untuk Mobil: Kuning (2 Detik) > Merah (7 detik)
                                  (LP) Lampu Penyebrang: Merah 2 detik > Hijau (5 detik) > kuning (2 detik).
