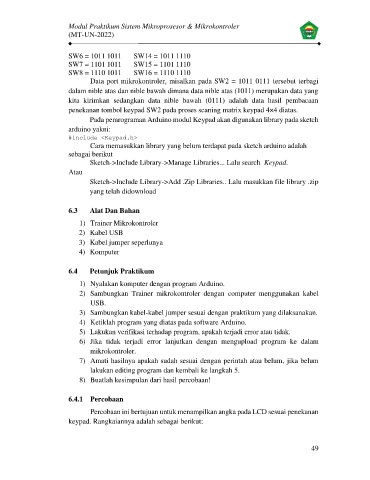

Modul Praktikum Sistem Mikroprosesor & Mikrokontroler
(MT-UN-2022)

SW6 = 1011 1011 SW14 = 1011 1110
SW7 = 1101 1011 SW15 = 1101 1110
SW8 = 1110 1011 SW16 = 1110 1110
Data port mikrokontroler, misalkan pada SW2 = 1011 0111 tersebut terbagi
dalam nible atas dan nible bawah dimana data nible atas (1011) merupakan data yang
kita kirimkan sedangkan data nible bawah (0111) adalah data hasil pembacaan
penekanan tombol keypad SW2 pada proses scaning matrix keypad 4×4 diatas.
Pada pemrograman Arduino modul Keypad akan digunakan library pada sketch
arduino yakni:
#include <Keypad.h>
Cara memasukkan library yang belum terdapat pada sketch arduino adalah
sebagai berikut
Sketch->Include Library->Manage Libraries... Lalu search Keypad.
Atau
Sketch->Include Library->Add .Zip Libraries.. Lalu masukkan file library .zip
yang telah didownload

6.3 Alat Dan Bahan

1) Trainer Mikrokontroler
2) Kabel USB
3) Kabel jumper seperlunya
4) Komputer

6.4 Petunjuk Praktikum

1) Nyalakan komputer dengan program Arduino.
2) Sambungkan Trainer mikrokontroler dengan computer menggunakan kabel
USB.
3) Sambungkan kabel-kabel jumper sesuai dengan praktikum yang dilaksanakan.
4) Ketiklah program yang diatas pada software Arduino.
5) Lakukan verifikasi terhadap program, apakah terjadi error atau tidak.
6) Jika tidak terjadi error lanjutkan dengan mengupload program ke dalam
mikrokontroler.
7) Amati hasilnya apakah sudah sesuai dengan perintah atau belum, jika belum
lakukan editing program dan kembali ke langkah 5.
8) Buatlah kesimpulan dari hasil percobaan!

6.4.1 Percobaan
Percobaan ini bertujuan untuk menampilkan angka pada LCD sesuai penekanan
keypad. Rangkaiannya adalah sebagai berikut:
