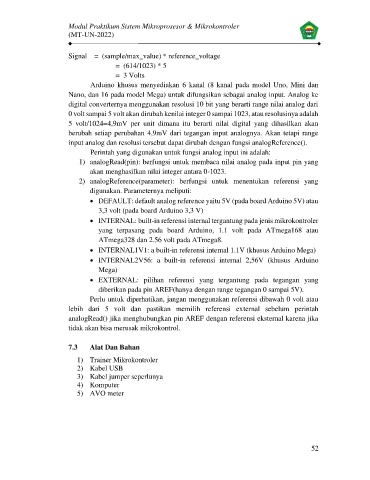

Modul Praktikum Sistem Mikroprosesor & Mikrokontroler
(MT-UN-2022)

Signal = (sample/max_value) * reference_voltage
= (614/1023) * 5
= 3 Volts
Arduino khusus menyediakan 6 kanal (8 kanal pada model Uno, Mini dan
Nano, dan 16 pada model Mega) untuk difungsikan sebagai analog input. Analog ke
digital converternya menggunakan resolusi 10 bit yang berarti range nilai analog dari
0 volt sampai 5 volt akan dirubah kenilai integer 0 sampai 1023, atau resolusinya adalah
5 volt/1024=4,9mV per unit dimana itu berarti nilai digital yang dihasilkan akan
berubah setiap perubahan 4,9mV dari tegangan input analognya. Akan tetapi range
input analog dan resolusi tersebut dapat dirubah dengan fungsi analogReference().
Perintah yang digunakan untuk fungsi analog input ini adalah:
1) analogRead(pin): berfungsi untuk membaca nilai analog pada input pin yang
akan menghasilkan nilai integer antara 0-1023.
2) analogReference(parameter): berfungsi untuk menentukan referensi yang
digunakan. Parameternya meliputi:

• DEFAULT: default analog reference yaitu 5V (pada board Arduino 5V) atau
3,3 volt (pada board Arduino 3,3 V)

• INTERNAL: built-in referensi internal tergantung pada jenis mikrokontroler
yang terpasang pada board Arduino, 1.1 volt pada ATmega168 atau
ATmega328 dan 2.56 volt pada ATmega8.
• INTERNAL1V1: a built-in referensi internal 1.1V (khusus Arduino Mega)
• INTERNAL2V56: a built-in referensi internal 2,56V (khusus Arduino
Mega)
• EXTERNAL: pilihan referensi yang tergantung pada tegangan yang
diberikan pada pin AREF(hanya dengan range tegangan 0 sampai 5V).
Perlu untuk diperhatikan, jangan menggunakan referensi dibawah 0 volt atau
lebih dari 5 volt dan pastikan memilih referensi external sebelum perintah
analogRead() jika menghubungkan pin AREF dengan referensi eksternal karena jika
tidak akan bisa merusak mikrokontrol.

7.3 Alat Dan Bahan
1) Trainer Mikrokontroler
2) Kabel USB
3) Kabel jumper seperlunya
4) Komputer
5) AVO meter

52
