Page 120 - Электронное издание

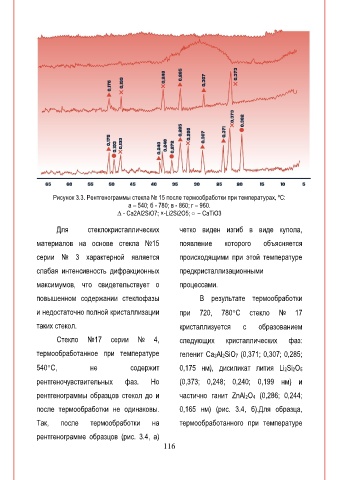

Рисунок 3.3. Рентгенограммы стекла № 15 после термообработки при температурах, ºС:
а – 540; б - 780; в - 860; г – 960.
∆ - Са2Al2SiO7; ×-Li2Si2O5; ○ – CaTiO3

Для стеклокристаллических четко виден изгиб в виде купола,

материалов на основе стекла №15 появление которого объясняется

серии № 3 характерной является происходящими при этой температуре

слабая интенсивность дифракционных предкристаллизационными

максимумов, что свидетельствует о процессами.

повышенном содержании стеклофазы В результате термообработки

и недостаточно полной кристаллизации при 720, 780С стекло № 17

таких стекол. кристаллизуется с образованием

Стекло №17 серии № 4, следующих кристаллических фаз:

термообработанное при температуре геленит Са2Al2SiO7 (0,371; 0,307; 0,285;

540С, не содержит 0,175 нм), дисиликат лития Li2Si2O5

рентгеночувствительных фаз. Но (0,373; 0,248; 0,240; 0,199 нм) и

рентгенограммы образцов стекол до и частично ганит ZnAl2O4 (0,286; 0,244;

после термообработки не одинаковы. 0,165 нм) (рис. 3.4, б).Для образца,

Так, после термообработки на термообработанного при температуре

рентгенограмме образцов (рис. 3.4, а)
116
