Page 125 - Электронное издание

В.А. Колесовой [150] полоса колебаниям связей SiO - Oв решетке

поглощения в области 720...740 см силикатов. С уменьшением степени
-1
свидетельствует о наличии связей Si - полимеризации тетраэдров [SiO4]

O–Al. Различными исследователями полоса смещается в область более
[149,154,155] показано, что независимо низких частот. Ионы переменной

от состава и строения координации: Al , Ti - в зависимости
4+
3+
кремнекислородного радикала от координационного состояния могут

силиката в его спектре всегда выполнять роль модификаторов или
присутствует интенсивная, сложная по входить в сетку стекла наряду с

структуре полоса в области 800...1100 основным стеклообразователем Si .
4+
см . Эта полоса приписывается
-1

0
0
3 – термообработана при t1 = 540 С, t2 = 960 С, τ1
= τ2= 2 часа.
Al , в виду большого
3+
кристаллохимического сходства с

кремнием, может изоморфно замещать

атомы Si с образованием каркаса из
4+
связанных друг с другом тетраэдров

[AlO4] и [SiO4].

Поскольку в рассматриваемых

стеклах (табл. 3.4) соотношение

Al /R +R , как правило, меньше
3+
2+
+
единицы, т.е. избыточный
отрицательный заряд [AlO4] может

компенсироваться положительно

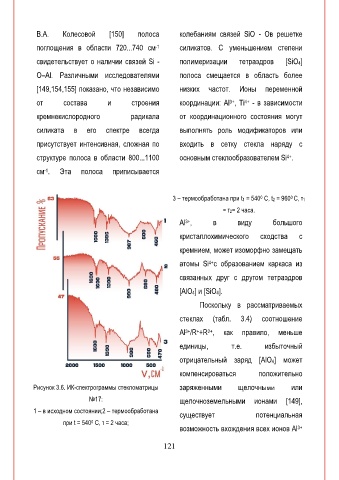

Рисунок 3.6. ИК-спектрограммы стекломатрицы заряженными щелочными или

№17: щелочноземельными ионами [149],
1 – в исходном состоянии;2 – термообработана
существует потенциальная
при t = 540 С, τ = 2 часа;
0
возможность вхождения всех ионов Al 3+

121
