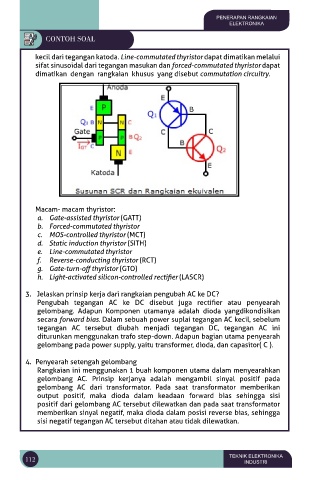

Page 127 - 156-PENERAPAN_RANGKAIAN_ELEKTRONIKA

PENERAPAN RANGKAIAN
ELEKTRONIKA
CONTOH SOAL

kecil dari tegangan katoda. Line-commutated thyristor dapat dimatikan melalui
sifat sinusoidal dari tegangan masukan dan forced-commutated thyristor dapat
dimatikan dengan rangkaian khusus yang disebut commutation circuitry.

Macam- macam thyristor:
a. Gate-assisted thyristor (GATT)
b. Forced-commutated thyristor
c. MOS-controlled thyristor (MCT)
d. Static induction thyristor (SITH)
e. Line-commutated thyristor
f. Reverse-conducting thyristor (RCT)
g. Gate-turn-off thyristor (GTO)
h. Light-activated silicon-controlled rectifier (LASCR)

3. Jelaskan prinsip kerja dari rangkaian pengubah AC ke DC?
Pengubah tegangan AC ke DC disebut juga rectifier atau penyearah
gelombang. Adapun Komponen utamanya adalah dioda yangdikondisikan
secara forward bias. Dalam sebuah power suplai tegangan AC kecil, sebelum
tegangan AC tersebut diubah menjadi tegangan DC, tegangan AC ini
diturunkan menggunakan trafo step-down. Adapun bagian utama penyearah
gelombang pada power supply, yaitu transformer, dioda, dan capasitor( C ).

4. Penyearah setengah gelombang
Rangkaian ini menggunakan 1 buah komponen utama dalam menyearahkan
gelombang AC. Prinsip kerjanya adalah mengambil sinyal positif pada
gelombang AC dari transformator. Pada saat transformator memberikan
output positif, maka dioda dalam keadaan forward bias sehingga sisi
positif dari gelombang AC tersebut dilewatkan dan pada saat transformator
memberikan sinyal negatif, maka dioda dalam posisi reverse bias, sehingga
sisi negatif tegangan AC tersebut ditahan atau tidak dilewatkan.
