PENERAPAN RANGKAIAN
ELEKTRONIKA
CONTOH SOAL

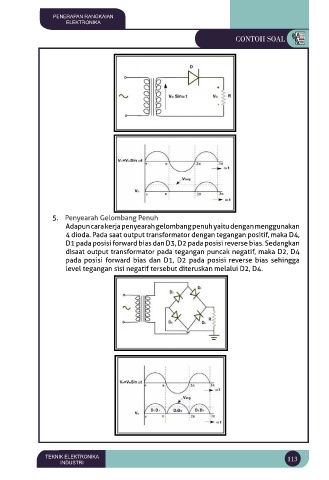

5. Penyearah Gelombang Penuh
Adapun cara kerja penyearah gelombang penuh yaitu dengan menggunakan
4 dioda. Pada saat output transformator dengan tegangan positif, maka D4,
D1 pada posisi forward bias dan D3, D2 pada posisi reverse bias. Sedangkan
disaat output transformator pada tegangan puncak negatif, maka D2, D4
pada posisi forward bias dan D1, D2 pada posisi reverse bias sehingga
level tegangan sisi negatif tersebut diteruskan melalui D2, D4.
