CAKRAWALA

Converter Buck dan Boost

Power suplai jenis Step Down Buck Converter merupakan module IC
yang fungsinya menurunkan tegangan DC sehingga sesuai dengan kebutuhan
rangkaian penerimanya. Rangkaian ini lebih peraktis dan mudah dibandingkan
dengan menggunakan resistor. Selain dipakai untuk penurun tegangan
penyesuaian tegangan keluraran ini juga dapat digunakan untuk barang
elektronik lainnya, diantaranya power bank, power supply LED, lightning, dan
sebagainya. Sebagai contoh untuk penyuplai yang membutuhkan short circuit
protection, LED yang membutuhkan arus konstant, serta untuk power bank yang
memiliki output yang tak sesuai dengan perangkat penerimanya, misalnya lampu
USB. Untuk mempermudah Module step down ini dilengkapi dengan layar digital
yang berfungsi menginformasi tegangan input maupun otuput secara tepat.

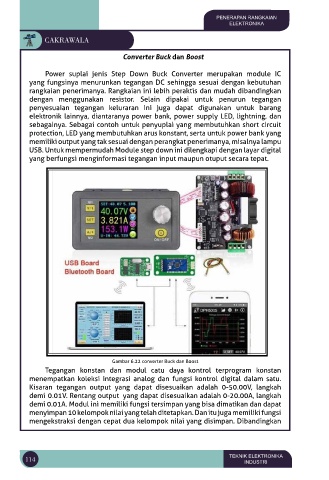

Gambar 6.22 converter Buck dan Boost
Tegangan konstan dan modul catu daya kontrol terprogram konstan
menempatkan koleksi integrasi analog dan fungsi kontrol digital dalam satu.
Kisaran tegangan output yang dapat disesuaikan adalah 0-50.00V, langkah
demi 0.01V. Rentang output yang dapat disesuaikan adalah 0-20.00A, langkah
demi 0.01A. Modul ini memiliki fungsi tersimpan yang bisa dimatikan dan dapat
menyimpan 10 kelompok nilai yang telah ditetapkan. Dan itu juga memiliki fungsi
mengekstraksi dengan cepat dua kelompok nilai yang disimpan. Dibandingkan
