PENERAPAN RANGKAIAN
ELEKTRONIKA
MATERI PEMBELAJARAN

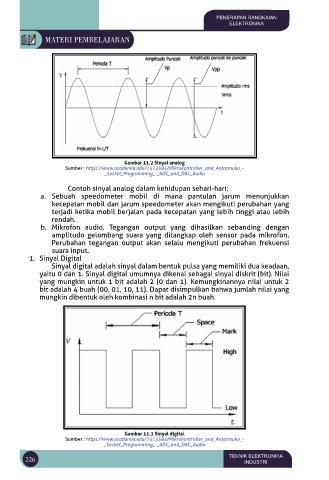

Gambar 11.2 Sinyal analog
Sumber : https://www.academia.edu/7573593/Mikrokontroller_and_Antarmuka_-
_Socket_Programming_-_ADC_and_DAC_Audio

Contoh sinyal analog dalam kehidupan sehari-hari:
a. Sebuah speedometer mobil di mana pantulan jarum menunjukkan
kecepatan mobil dan jarum speedometer akan mengikuti perubahan yang
terjadi ketika mobil berjalan pada kecepatan yang lebih tinggi atau lebih
rendah.
b. Mikrofon audio. Tegangan output yang dihasilkan sebanding dengan
amplitudo gelombang suara yang ditangkap oleh sensor pada mikrofon.
Perubahan tegangan output akan selalu mengikuti perubahan frekuensi
suara input.
1. Sinyal Digital
Sinyal digital adalah sinyal dalam bentuk pulsa yang memiliki dua keadaan,
yaitu 0 dan 1. Sinyal digital umumnya dikenal sebagai sinyal diskrit (bit). Nilai
yang mungkin untuk 1 bit adalah 2 (0 dan 1). Kemungkinannya nilai untuk 2
bit adalah 4 buah (00, 01, 10, 11). Dapat disimpulkan bahwa jumlah nilai yang
mungkin dibentuk oleh kombinasi n bit adalah 2n buah.

Gambar 11.3 Sinyal digital
Sumber : https://www.academia.edu/7573593/Mikrokontroller_and_Antarmuka_-
_Socket_Programming_-_ADC_and_DAC_Audio
