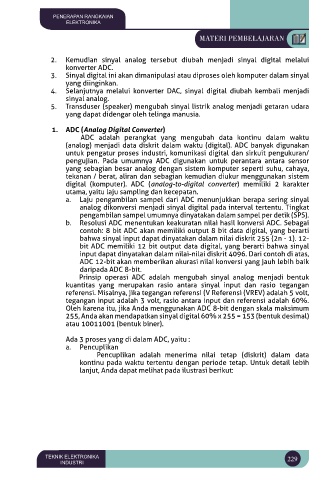

PENERAPAN RANGKAIAN
ELEKTRONIKA

MATERI PEMBELAJARAN

2. Kemudian sinyal analog tersebut diubah menjadi sinyal digital melalui
konverter ADC.
3. Sinyal digital ini akan dimanipulasi atau diproses oleh komputer dalam sinyal
yang diinginkan.
4. Selanjutnya melalui konverter DAC, sinyal digital diubah kembali menjadi
sinyal analog.
5. Transduser (speaker) mengubah sinyal listrik analog menjadi getaran udara
yang dapat didengar oleh telinga manusia.
1. ADC (Analog Digital Converter)
ADC adalah perangkat yang mengubah data kontinu dalam waktu
(analog) menjadi data diskrit dalam waktu (digital). ADC banyak digunakan
untuk pengatur proses industri, komunikasi digital dan sirkuit pengukuran/
pengujian. Pada umumnya ADC digunakan untuk perantara antara sensor
yang sebagian besar analog dengan sistem komputer seperti suhu, cahaya,
tekanan / berat, aliran dan sebagian kemudian diukur menggunakan sistem
digital (komputer). ADC (analog-to-digital converter) memiliki 2 karakter
utama, yaitu laju sampling dan kecepatan.
a. Laju pengambilan sampel dari ADC menunjukkan berapa sering sinyal
analog dikonversi menjadi sinyal digital pada interval tertentu. Tingkat
pengambilan sampel umumnya dinyatakan dalam sampel per detik (SPS).
b. Resolusi ADC menentukan keakuratan nilai hasil konversi ADC. Sebagai
contoh: 8 bit ADC akan memiliki output 8 bit data digital, yang berarti
bahwa sinyal input dapat dinyatakan dalam nilai diskrit 255 (2n - 1). 12-
bit ADC memiliki 12 bit output data digital, yang berarti bahwa sinyal
input dapat dinyatakan dalam nilai-nilai diskrit 4096. Dari contoh di atas,
ADC 12-bit akan memberikan akurasi nilai konversi yang jauh lebih baik
daripada ADC 8-bit.
Prinsip operasi ADC adalah mengubah sinyal analog menjadi bentuk
kuantitas yang merupakan rasio antara sinyal input dan rasio tegangan
referensi. Misalnya, jika tegangan referensi (V Referensi (VREV) adalah 5 volt,
tegangan input adalah 3 volt, rasio antara input dan referensi adalah 60%.
Oleh karena itu, jika Anda menggunakan ADC 8-bit dengan skala maksimum
255, Anda akan mendapatkan sinyal digital 60% x 255 = 153 (bentuk desimal)
atau 10011001 (bentuk biner).
Ada 3 proses yang di dalam ADC, yaitu :
a. Pencuplikan
Pencuplikan adalah menerima nilai tetap (diskrit) dalam data
kontinu pada waktu tertentu dengan periode tetap. Untuk detail lebih
lanjut, Anda dapat melihat pada ilustrasi berikut:
