amati sirkuit konverter D / A di bawah ini.

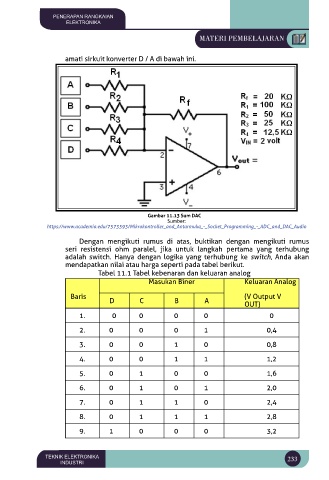

Gambar 11.13 Sum DAC
Sumber:
https://www.academia.edu/7573593/Mikrokontroller_and_Antarmuka_-_Socket_Programming_-_ADC_and_DAC_Audio
Dengan mengikuti rumus di atas, buktikan dengan mengikuti rumus
seri resistensi ohm paralel, jika untuk langkah pertama yang terhubung
adalah switch. Hanya dengan logika yang terhubung ke switch, Anda akan
mendapatkan nilai atau harga seperti pada tabel berikut.
Tabel 11.1 Tabel kebenaran dan keluaran analog
Masukan Biner Keluaran Analog

Baris (V Output V
D C B A OUT)
1. 0 0 0 0 0

2. 0 0 0 1 0,4
3. 0 0 1 0 0,8

4. 0 0 1 1 1,2
5. 0 1 0 0 1,6

6. 0 1 0 1 2,0
7. 0 1 1 0 2,4

8. 0 1 1 1 2,8

9. 1 0 0 0 3,2
